La FMW, pioniera della ribaditura, propone una nuovissima ribaditrice votata all’alta precisione, progettata come unità per l’integrazione su isole o linee automatiche, oppure come macchina da banco. La NE0-A si propone come nuovo riferimento nel settore delle ribaditrici fino a 1,8 kN di forza, con numerose caratteristiche di altissimo livello, che la rendono facilmente scalabile e adattabile a diversi ambiti di lavoro.

Caratteristiche

La novità assoluta per la classe di forza fino a 1,8 kN di valore massimo a 6 bar è la corsa di 50 mm. In applicazioni speciali tale valore può essere incrementato a valori superiori. Nel caso delle unità, di base non viene fornita la ghiera di regolazione, così da permettere di sfruttare tutta la corsa in base al posizionamento della macchina sulla linea automatica. Questa caratteristica garantisce inoltre corse estremamente rapide.

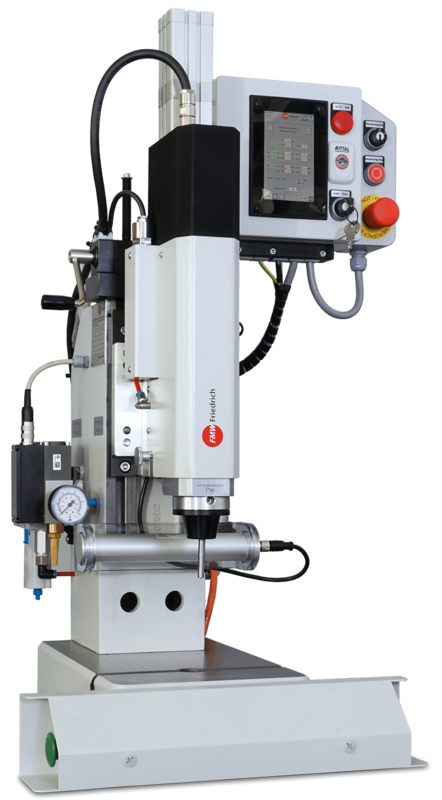

Nel caso delle macchine da banco, invece, è disponibile un pratico nonio di regolazione, che fornisce una precisa battuta meccanica per la corsa selezionata per la macchina. Ovviamente tale caratteristica è anche disponibile opzionalmente per le unità.
Nonostante l’elevato valore di corsa, la NE0-A risulta un’unità molto compatta, facilmente integrabile in spazi angusti. La lubrificazione perenne consente inoltre di montare la macchina in qualsiasi posizione: utilizzando la macchina in applicazioni dove si ribadisce dal basso verso l’alto, è conveniente dotare il punzone di un cappuccio di protezione, per evitare che lo sfrido penetri nel “naso nero”.
Le unità possono essere acquistate come singolo mandrino, oppure come gruppo mandrino e pistone pneumatico. Tale pistone può essere scelto in diversi step di forza, che di serie sono pari a 1,8 o 1,2 kN a 6 bar.
Di serie tutte le unità e macchine NE/M0-A impiegano una testina di ribaditura estremamente piccola, che permette di montare punzoni con codolo da 8 mm. Il portapunzone, sviluppato ad hoc, guida il punzone per ben 30 mm, permettendo di assicurare elevate precisioni durante la ribaditura, grazie alla rigidezza dell’assieme meccanico.
L’ampia disponibilità di adattatori permette di utilizzare qualsiasi punzone a disposizione dei Clienti, così come di affidarsi alla decennale esperienza degli ingegneri FMW nella realizzazione di soluzioni personalizzate.
L’unità di ribaditura, grazie alle dimensioni compatte, può essere fissata in qualsiasi modo, anche a sistemi elettromeccanici o manuali.
La macchina è larga soltanto 76 mm, permettendo di montare molte unità affiancate per massimizzare la produzione in macchine automatiche ad altissima produttività.
Opzionalmente è possibile montare il sistema di lubrificazione automatica, con la capacità di servire da 1 a 6 unità distinte con una singola pompa.

Ambiti applicativi

Visto il limitato valore di forza, le ribaditrici serie NE0-A permettono di trovare impiego nel mondo della moda e dei beni di lusso. Infatti per la ribaditura di borchie, piccoli occhielli, perni di diametro molto ridotto (anche ben al di sotto di 1 mm), le caratteristiche di forza molto ridotta e la guida molto accurata consentono di raggiungere precisioni elevate. La FMW realizza su specifica del Cliente punzoni di ribaditura per applicazioni minute, così da consentire il raggiungimento dei risultati estetici e funzionali desiderati.
In virtù degli step di forza selezionabili opzionalmente, definendo un cilindro pneumatico adatto alla singola applicazione, le unità FMW risultano uniche sul mercato.
Luxury goods e fashion sono, così come la meccanica di precisione, l’imaging e l’elettronica, gli ambiti di elezione per un prodotto altamente preciso, flessibile e votato alla modularità.

Funzionalità specifiche

Per massimizzare le prestazioni e la totale flessibilità delle ribaditrici serie 0-A sono disponibili numerosi accessori estremamente tecnici:

• Nonio meccanico per la precisa regolazione della battuta meccanica
• Valvola addizionale per una corsa di ritorno rapida, che permette di ridurre al minimo il tempo di retrazione del mandrino
• Testina per l’impiego del modo H, utile a misurare la sporgenza del rivetto rispetto ad un piano di riferimento
• Lampada da lavoro a LED, con possibilità di collegamento al controllore di processo NietControl 3
• Codolo da 8 mm con punzone guidato per ben 30 mm
• Possibilità di fornitura con i sensori per il montaggio a posteriori del controllore di processo NietControl 3
• Disponibile con motori elettrici brushed o brushless (in base all’abbinamento o meno con il NietControl 3)
• Possibilità di selezionare pistoni pneumatici adeguati all’applicazione, con valori standard di 1,8 o 1,2 kN, ma con la possibilità di scendere a valori ancora più ridotti
• Elevata precisione del sistema di guida, per un processo di ribaditura stabile, ripetibile e sempre affidabile

Pronti per l’industria 4.0

Grazie all’ integrazione dei sensori di forza e corsa, le ribaditrici della serie 0-A si prestano facilmente alle certificazioni Industria 4.0. La grande esperienza FMW nel settore delle macchine CNC e la collaborazione con i maggiori partner industriali dei campi più disparati, dall’automotive all’orologeria, dall’elettronica di consumo alla moda, permette di integrare con facilità le ribaditrici nei sistemi di produzione dei Clienti. Il controllore di processo NietControl 3, inoltre, fornisce tutti i dati e i parametri di ogni lavorazione, andando a integrarsi perfettamente nella linea produttiva.

Contattate la CAMAR S.p.A. per ricevere ulteriori informazioni sulle nuove ribaditrici NE0-A e NM0-A della FMW Friedrich, il nostro staff sarà lieto di trovare una soluzione perfetta per le vostre applicazioni!
