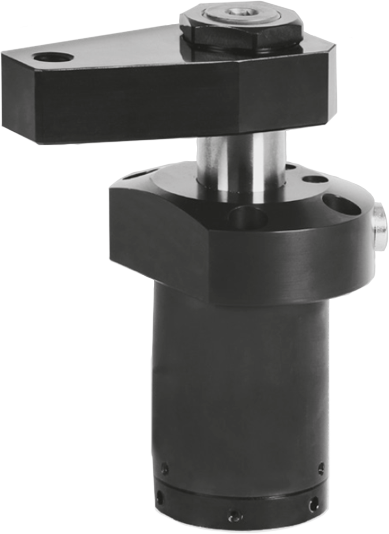

La Roemheld ha introdotto la nuova generazione di staffe rotanti senza corsa di rotazione. I nuovi cilindri rotanti si presentano con un sistema che annulla completamente la corsa di rotazione, consentendo alle staffette di bloccaggio di inserirsi in nicchie ristrette difficilmente accessibili.

Le staffe rotanti senza corsa di rotazione vengono proposte nella versione con attacco a flangia in alto, con costruzione arrotondata. La staffa è realizzata con il meccanismo di rotazione rinforzato, a doppio effetto, che può lavorare a una pressione massima di esercizio di 250 bar.
Questa serie di staffe rappresenta un perfezionamento delle staffe rotanti Roemheld, con lo scopo di migliorare la sicurezza dei processi operativi con sistemi di bloccaggio robusti e affidabili. Il nuovo sistema di rotazione e traslazione permette di ridurre gli ingombri verticali di circa il 30% rispetto alla precedente versione B18806. Le innovazioni introdotte su questi cilindri getteranno le basi per la progettazione e le accortezze che verranno adottate anche sui prodotti di nuova generazione al debutto nei prossimi mesi.

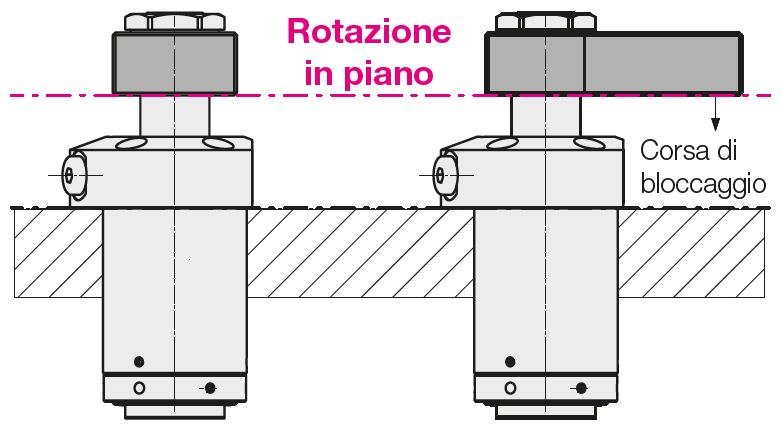

Le staffe rotanti idrauliche vengono impiegate per il bloccaggio di pezzi da lavorare i cui punti di bloccaggio devono rimanere liberi per il carico e lo scarico dell’attrezzatura. In questa versione senza corsa di rotazione la staffetta ruota in piano e permette così il bloccaggio dei pezzi in nicchie o cavità anche di poco più alte della staffetta stessa, normalmente di difficile accesso.
La staffa rotante senza corsa di rotazione è un cilindro a trazione a doppio effetto, nel quale una parte della corsa del pistone viene utilizzata per far ruotare lo stelo stesso senza una corsa assiale. Grazie alla meccanica rinnovata, il movimento composito viene realizzato in un formato estremamente compatto, ai vertici della categoria.

Questa nuova generazione di staffe rotanti offre numerosi vantaggi:
● 3 grandezze distinte
● Forma compatta parzialmente a incasso
● Raccordi filettati o canali forati
● Brevi tempistiche di bloccaggio e sbloccaggio
● Regolatore di flusso avvitabile come accessorio
● Indexaggio della staffetta
● Pistone disponibile come opzione con foro per staffa oscillante o testa a forcella

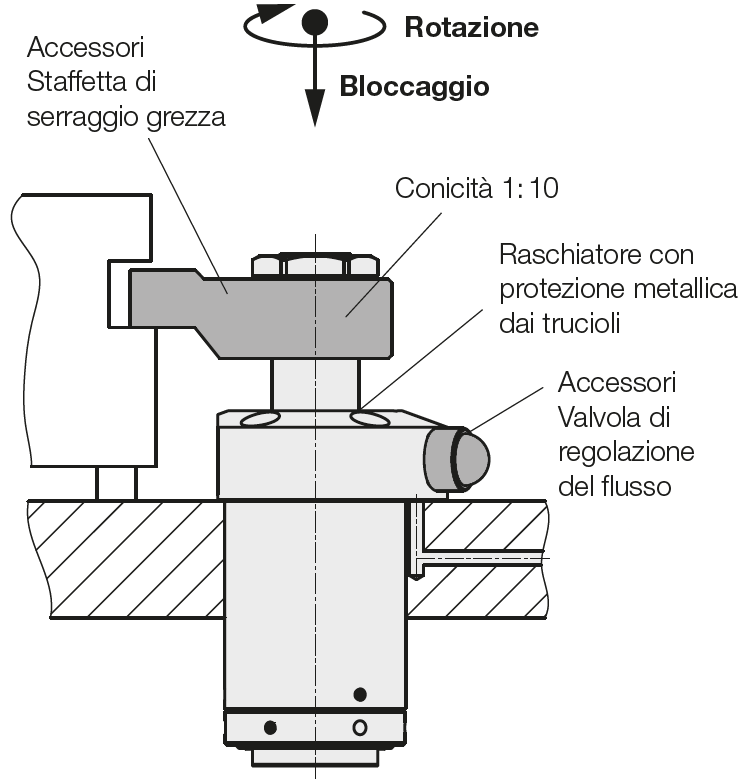

● Raschiatore con protezione antitrucioli
● Inserimento in cavità ristrette
● Sicurezza antirotazione radiale nella corsa di bloccaggio
● Direzione di rotazione, angolo di rotazione e punto di bloccaggio e sbloccaggio a scelta

Ulteriori informazioni preliminari sulle staffe a rotazione zero di nuova generazione Roemheld sono disponibili nelle tabelle di catalogo specifiche, scaricabili dal sito CAMAR. Per una consulenza personalizzata non esitate a contattarci!
