Come leggere i simboli idraulici

I simboli idraulici sono uno standard pensato per fornire una chiara rappresentazione del funzionamento di ciascun componente idraulico in un sistema complesso.  Gli ingegneri idraulici e numerosi tecnici attrezzisti si imbattono regolarmente in questi diagrammi, ma la loro interpretazione può essere scoraggiante se si ha un'esperienza limitata con gli schemi e il settore dell'idraulica.
In questa pagina CAMAR fornisce una tabella completa che illustra le definizioni di ogni simbolo utilizzato in uno schema idraulico. Ingegneri e progettisti possono utilizzare questa pagina come riferimento per determinare i simboli schematici più comuni utilizzati in materia di potenza fluida, idraulica, pneumatica, diagrammi e circuiti.

Simboli di base per rappresentare i componenti idraulici

Che cosa rappresentano i vari simboli impiegati nell'ambito idraulico, ovvero cerchi, semicerchi, quadrati, rettangoli, rombi e linee negli schemi idraulici?

I cerchi e i semicerchi sono utilizzati per rappresentare dispositivi rotanti come pompe o motori. Le “frecce” triangolari rappresentano la direzione del fluido nella pompa o nel motore.
- Quando i cerchi rappresentano le pompe, la freccia è rivolta verso l'esterno;
- Quando i cerchi rappresentano i motori, la freccia è rivolta verso l'interno;
- I motori sono spesso capaci di ruotare in entrambe le direzioni, quindi presentano triangoli sia nella parte superiore che inferiore del cerchio. Ciò significa che il fluido può entrare da entrambe i lati in base alla necessità;
- Le pompe possono essere dotate di motori

I rombi rappresentano dispositivi di condizionamento come filtri, riscaldatori e raffreddatori.

I semicerchi e le punte delle frecce, disposti uno dietro l'altro, rappresentano elementi di controllo del flusso, sia dipendenti che indipendenti dalla viscosità.

I simboli a dente di sega rappresentano le molle.

Nei diagrammi idraulici di potenza, le linee sono un altro simbolo comunemente usato.
- Le linee continue rappresentano le linee di flusso;
- Le linee tratteggiate indicano segnali di pilotaggio e scarichi;
- Le linee tratto-punto sono utilizzate anche per indicare il profilo di un involucro che rappresenta un raggruppamento di componenti, come una valvola di controllo direzionale o assiemi specifici con funzionalità particolari.

Come funzionano i simboli idraulici

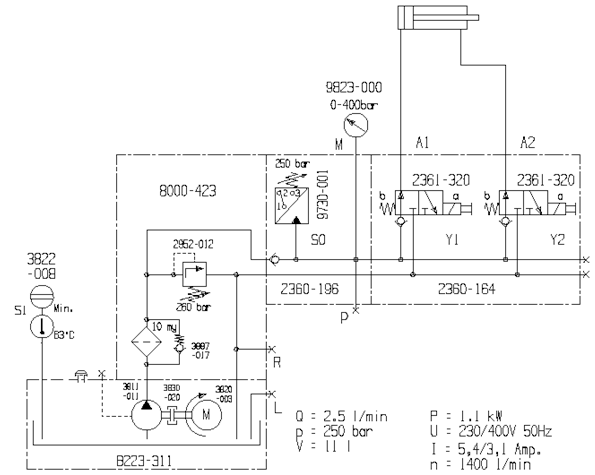

I simboli idraulici possono essere combinati in infinite modalità che rappresentano macchine reali. Gli esempi sotto riportati sono solo un minimo campione dei simboli comunemente utilizzati. Di seguito è riportato il glossario di simbologia idraulica che illustra la schematizzazione di specifici componenti ROEMHELD, tra cui valvole di ritegno, centraline, valvole limitatrici di pressione, valvole di controllo, manometri, circuiti idraulici, pompe a cilindrata variabile e molto altro.

Cilindri idraulici

Simbolo idraulico	Descrizione
	Cilindro spingente a semplice effetto
	Cilindro traente a semplice effetto
	Cilindro a doppio effetto
	Staffa rotante a semplice effetto
	Staffa rotante a doppio effetto
	Irrigiditore antivibrante, estensione a molla
	Irrigiditore antivibrante, estensione pneumatica
	Irrigiditore antivibrante, estensione idraulica

Sorgenti di pressione/potenza

Simbolo idraulico	Descrizione
	Motore elettrico, con indicazione della direzione di rotazione se disponibile
	Pompa a cilindrata fissa
	Pompa a cilindrata variabile
	Serbatoio d'olio
	Filtro

Valvole

Sono generalmente indicate con il simbolo di una "scatola", con le varie posizioni di riposo e la posizione di commutazione (elettrica, manuale, pneumatica, idraulica) chiaramente segnate. Generalmente la posizione di riposo è quella indicata a disegno e si collega al resto dello schema idraulico. Vi sono poi delle lettere con significati specifici:
P = linea di pressione in ingresso, proveniente dalla pompa
A, B, C, D, ... = connesioni operative
R, S, T = linee di ritorno a serbatoio/scarico
Z, Y = linee di pilotaggio per funzioni addizionali

Simbolo idraulico	Descrizione
	2 vie, 2 posizioni
	3 vie, 2 posizioni
	4 vie, 2 posizioni
	4 vie, 2 posizioni
	Azionamento a pulsante
	Azionamento a leva
	Azionamento a molla
	Azionamento a camma
	Azionamento elettrico (solenoide)
	Azionamento idraulico (freccia piena)
	Azionamento pneumatico (freccia vuota)
	Valvola di non ritorno
	Valvola di non ritorno pilotata
	Valvola limitatrice di pressione
	Valvola riduttrice di pressione
	Valvola di sequenza
	Strozzatore
	Strozzatore con ritegno

Accessori

Simbolo idraulico	Descrizione
	Linea di pressione
	Linea di pilotaggio
	Linea di drenaggio
	Tubo flessibile
	Interconnessione tra linee (indicato dal punto)
	Incrocio senza comunicazione tra le linee
	Accumulatore idraulico
	Giunto rapido
	Giunto rapido con valvole di ritegno incorporate
	Pressostato elettromeccanico
	Pressostato elettronico
	Flussostato
	Manometro
