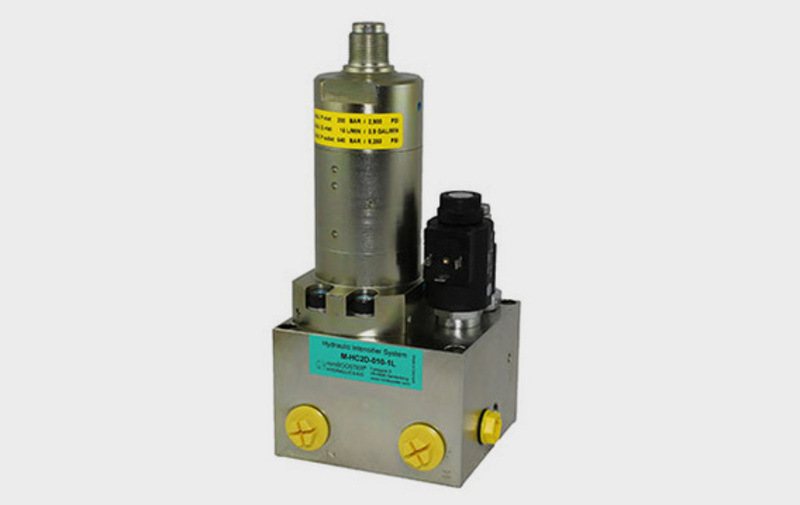

Sistema di moltiplicazione M-HC-012 (fino a 700 bar)
Il sistema di moltiplicazione M-HC-012 in-linea è progettato per aumentare la pressione idraulica dalla pompa al carico di lavoro. Il sistema funziona viene attivato da un solenoide. L'operatore ha il pieno controllo del sistema e può decidere se deve essere applicata una pressione maggiore all'utenza. Il sistema è dinamico grazie al fatto che è in grado di fornire il flusso ad alta pressione per uso intermittente (< 10 min ciclo intermittente). E' installata una valvola limitatrice per il controllo della pressione massima ammissibile che il sistema può produrre, consentendo al moltiplicatore di produrre il più alto flusso possibile all'alta pressione prefissata.
Facile installazione
Il sistema M-HC-012 viene fornito con 4 fori di montaggio passanti, mentre i raccordi di adduzione olio sono posizionati logicamente a coppie ed allineate l'una all'altra nel blocco di bypass. Tutte le superfici sono galvanizzate per una buona protezione e per una finitura di pregio.
Applicazioni tipiche
I sistemi di moltiplicazione sono estremamente versatili e trovano impego in sistemi mobili (motori, sistemi di sterzatura, cutters, crushers, pinze), macchine per lo stampaggio, macchine ove il raggiungimento della massima pressione potrebbe provocarne l'arresto a causa del picco di utilizzo.
Esempio di ordinazione:
● Pressione in uscita 500 bar
● Bypass di 100 l/min esterno, A
● Rapporto di moltiplicazione i = 2,8
● Connessione con raccordi BSPP
● Montaggio su tubazione
Codice di ordinazione: M-HC3-012-1L100 equipaggiato con HC3-2,8-A-D
