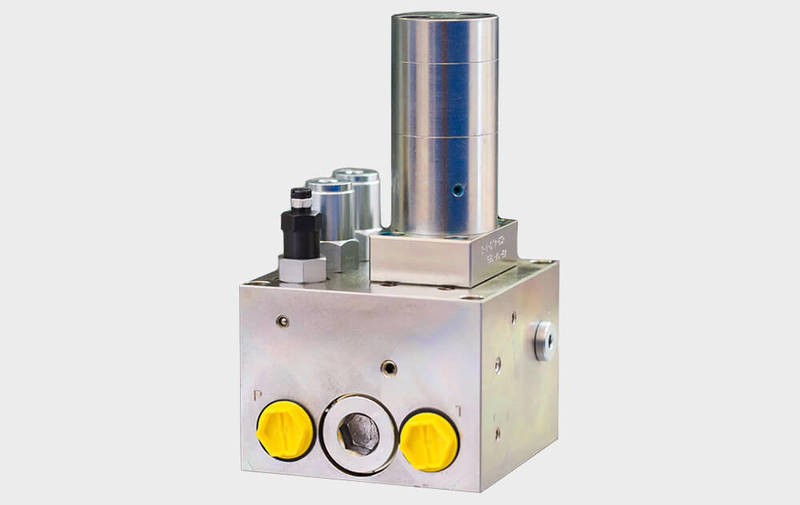

Sistema di moltiplicazione M-HC-013 (fino a 700 bar)

Il sistema di moltiplicazione M-HC-013 in-linea è progettato per aumentare la pressione idraulica dalla pompa al carico di lavoro. Funziona solo quando è necessario, garantendo il massimo risparmio energetico. Il sistema è dinamico grazie al fatto che è in grado di fornire il flusso ad alta pressione per uso intermittente (< 10 min ciclo intermittente).
La funzione del sistema è semplice: l'olio idraulico è bypassato direttamente dalla pompa al carico di lavoro con la massima portata possibile. Quando la contropressione dell'utilizzatore ha raggiunto un certo punto di taratura (vicino alla massima pressione della pompa) una valvola di sequenza si apre e invia l'olio al moltiplicatore, che aumenta la pressione. Il passaggio tra la massima pressione della pompa e l'alta pressione avviene senza alcun intervento da parte dell'utente, garantendo che il carico di lavoro sia gestito in tutti i momenti alla massima velocità in relazione all'alta pressione necessaria. Una valvola limitatrice è stata installata per il controllo della pressione massima ammissibile prodotta dal sistema, facendo sì che il moltiplicatore produca il più alto flusso possibile all'alta pressione prefissata.

Facile installazione
Il sistema M-HC-013 viene fornito con 4 fori di montaggio passanti, mentre i raccordi di adduzione olio sono posizionati logicamente a coppie ed allineate l'una all'altra nel blocco di bypass. Tutte le superfici sono galvanizzate per una buona protezione e una finitura di pregio.

Applicazioni tipiche
I sistemi di moltiplicazione sono estremamente versatili e trovano impego in sistemi mobili (motori, sistemi di sterzatura, cutters, crushers, pinze), macchine per lo stampaggio, macchine ove il raggiungimento della massima pressione potrebbe provocarne l'arresto a causa del picco di utilizzo.

Esempio di ordinazione:
● Pressione in uscita 700 bar
● Bypass di 100, 200 o 400 l/min esterno (in base al moltiplicatore scelto)
● Rapporto di moltiplicazione i per un uso statico o dinamico
● Connessione con raccordi BSPP o tramite flangia con O-ring

Bisognerà distingere due casi, ovvero un uso statico, in cui si pressurizza un circuito già pieno d’olio, e uno dinamico, in cui un grosso cilindro deve compiere una corsa, come nel caso di macchine per il movimento terra. In base a questi presupposti la scelta dovrà avvenire in questo modo:
● Uso statico: scegliere un fattore di moltiplicazione i il più vicino possibile a quello calcolato (qui i = 2,8).
● Uso dinamico: scegliere un fattore di moltiplicazione i maggiorato circa del 30-40%rispetto a quello calcolato. Nel nostro esempio avremmoquindi i = 2,8 + 40%= 3,92. Questo accade per consentire il riempimento del cilindro evitando lo stallo del moltiplicatore (che ovviamente smaltisce portate minori a causa dell’aumento di pressione) e una sua eccessiva sollecitazione.
Codice di ordinazione STATICO: M-HC3-013-FL100 equipaggiato con HC3-2,8-A-D
Codice di ordinazione DINAMICO: M-HC3-013-FL100 equipaggiato con HC3-4,0-A-D
